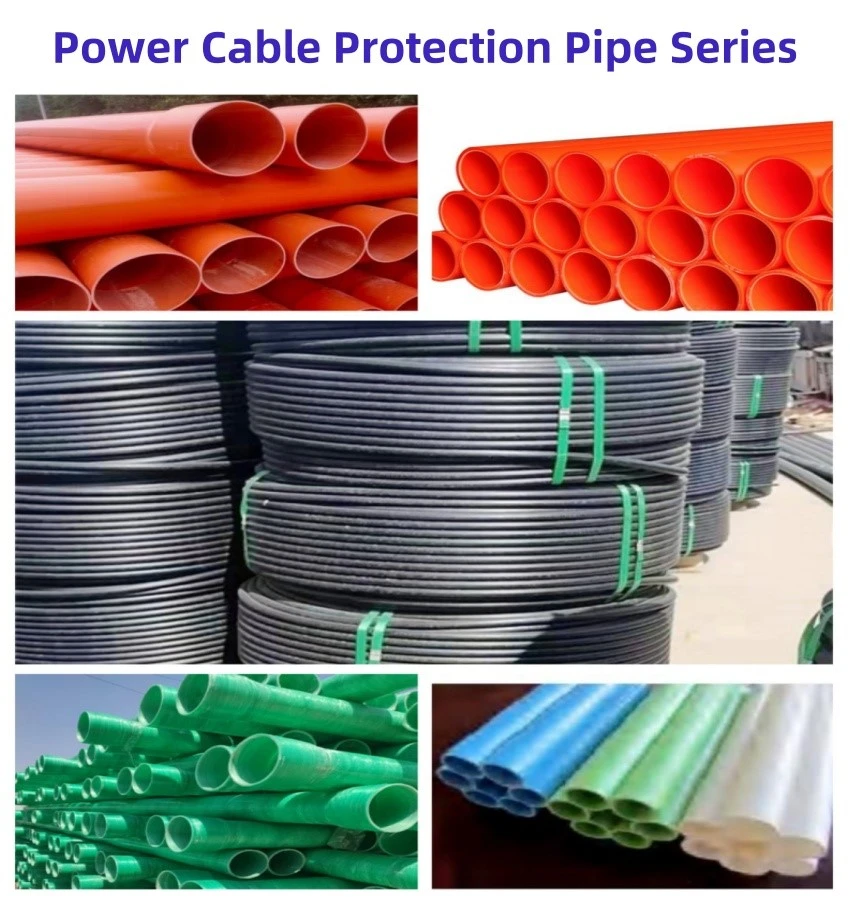

FRP তারের সুরক্ষা টিউব

স্পেসিফিকেশন

OD(মিমি)

আইডি(মিমি)

দেয়ালের বেধ (মিমি)

সাধারণ

দৈর্ঘ্য(মিমি)

φ110

110

100

5

6000,9000,12000

φ160

160

144

8

6000,9000,12000

φ180

180

156

12

6000,9000,12000

φ200

200

174

13

6000,9000,12000

φ225

225

195

15

6000,9000,12000

φ250

250

220

15

6000,9000,12000

কর্তব্য

স্পেসিফিকেশন

OD(মিমি)

আইডি(মিমি)

দেয়ালের বেধ (মিমি)

সাধারণ

দৈর্ঘ্য(মিমি)

φ110

110

96

7

6000,9000,12000

φ160

160

140

10

6000,9000,12000

φ180

180

150

15

6000,9000,12000

φ200

200

168

16

6000,9000,12000

φ225

225

189

18

6000,9000,12000

φ250

250

214

18

6000,9000,12000

ইঞ্চি

নামমাত্র ডায়াম (DN)

নামমাত্রবাইরের ডায়াম।(ডিএন)

DIN (চীন)

ANSI/SCH40 (USA)

ANSI/SCH80 (USA)

JIS (জাপান)

সিএনএস (ইউকে)

বিএস (ইউকে)

বাইরের ডায়াম। (এমএম)

বাইরের ডায়াম। (এমএম)

ওয়াল THK (MM)

বাইরের ডায়াম। (MM))

ওয়াল THK (MM)

স্পেক

বাইরের ডায়াম। (এমএম)

বাইরের ডায়াম। (এমএম)

বাইরের ডায়াম। (এমএম)

1/2"

DN15

dn20

20

21.34

2.77

21.34

3.73

16A

22

22

21.35

3/4"

DN20

dn25

25

26.67

2.87

26.67

3.91

20A

26

26

26.75

1"

DN25

dn32

32

33.4

3.38

33.4

4.55

25A

32

34

33.55

1-1/4"

DN32

dn40

40

42.16

3.56

42.16

4.85

30A

38

42

42.25

1-1/2"

DN40

dn50

50

48.26

3.68

48.26

5.08

40A

48

48

48.25

2"

DN50

dn63

63

60.32

3.91

60.32

5.54

50A

60

60

60.35

2-1/2"

DN65

dn75

75

73.02

5.16

73.02

7.01

65A

76

76

75.1-75.5

3"

DN80

dn90

90

88.9

5.49

88.9

7.62

75A

89

89

88.9

4"

DN100

dn110

110

114.3

6.02

114.3

8.56

100A

114

114

114.3

5"

DN125

dn140

140

141.3

6.55

141.3

9.52

125A

140

140

140.2

6"

DN150

dn160

160

168.28

7.11

168.28

10.97

150A

165

165

168.25

8"

DN200

dn225

225

219.08

8.18

219.08

12.70

200A

216

216

219.1

10"

DN250

dn280

280

273.05

9.27

273.05

15.06

250A

267

267

273

12"

DN300

dn315

315

323.85

10.31

323.85

17.45

300A

318

318

323.85

14"

DN350

dn355

355

355.6

11.10

355.6

19.05

355.5

16"

DN400

dn400

400

406.4

12.70

406.4

21.41

406.4

18"

DN450

dn450

450

457.2

14.27

457.2

23.80

20"

DN500

dn500

500

508

15.06

508

26.19

24"

DN600

dn630

630

609.6

17.45

609.6

30.94

আইটেম

মান

টেস্ট স্ট্যান্ডার্ড

নমন শক্তি (Mpa)

135 এর চেয়ে বড় বা সমান

GB/T1449-2005

প্রসার্য শক্তি (Mpa)

120 এর থেকে বড় বা সমান

GB/T1447-2005

10% রেডিয়াল হারে টিউবের দৃঢ়তা (Mpa)

৫ এর থেকে বড় বা সমান৷{1}}

GB/T5352-2005

ভেজানোর পর নমন শক্তি ধরে রাখার হার(%)

80 এর থেকে বড় বা সমান

GB/T10703-1989

নমন লোডের তাপীয় বিকৃতি তাপমাত্রা (ডিগ্রি)

130 এর চেয়ে বড় বা সমান

GB/T1634৷{1}}

পাস্তুরাইজেশন কঠোরতা

35 এর চেয়ে বড় বা সমান

GB/T3854-2005

অক্সিজেন সূচক (%)

26 এর থেকে বড় বা সমান

GB/T8924-2005

স্লাইডিং ঘর্ষণ সহগ

0 এর থেকে কম বা সমান।34

GB/T3960-1983

তাপ প্রতিরোধের সহগ(ডিগ্রি) মেগাওয়াট

4.8 এর থেকে কম বা সমান

GB/T3139-2005
